Zatepľovanie podľa štandardov ETICS – kompletný odborný sprievodca správnou realizáciou kontaktného zatepľovacieho systému

Obsah

Čo je ETICS
Prečo je správne zateplenie dnes nevyhnutnosťou
Z čoho sa skladá systém ETICS
Platné normy a legislatíva
Projektová príprava
Tepelno-technické požiadavky
Výber správneho izolačného materiálu
EPS alebo minerálna vlna?
Akú hrúbku izolácie zvoliť?
Najčastejšie chyby už vo fáze návrhu

Čo je ETICS?

Kontaktný zatepľovací systém ETICS (External Thermal Insulation Composite System) predstavuje certifikovaný viacvrstvový systém určený na zlepšenie tepelnoizolačných vlastností obvodových stien budov. Nejde iba o nalepenie tepelnej izolácie na fasádu, ale o presne definovaný stavebný systém, ktorého jednotlivé komponenty spolupracujú ako jeden funkčný celok.

Moderné ETICS systémy vznikli ako odpoveď na rastúce požiadavky na energetickú efektívnosť budov, znižovanie tepelných strát a zvyšovanie komfortu bývania. Dnes patria medzi najrozšírenejšie technológie obnovy rodinných domov, bytových domov aj administratívnych budov.

Hlavnou úlohou ETICS je:

znížiť tepelné straty,
obmedziť pôsobenie tepelných mostov,
zvýšiť povrchovú teplotu vnútorných stien,
znížiť riziko kondenzácie vodných pár,
predĺžiť životnosť obvodového plášťa,
znížiť náklady na vykurovanie a chladenie.

Kvalitne navrhnutý a správne realizovaný ETICS môže pri pravidelnej údržbe fungovať niekoľko desaťročí.

Prečo je správne zateplenie dnes nevyhnutnosťou?

Energetické straty cez obvodové steny predstavujú významnú časť celkových tepelných strát budovy. Pri starších objektoch môže byť podiel tepelných strát cez obvodový plášť významný a kvalitne navrhnuté zateplenie preto predstavuje jeden z najefektívnejších spôsobov zlepšenia energetickej hospodárnosti objektu.

Nesprávne navrhnuté alebo nekvalitne realizované zateplenie však môže viesť k:

prasklinám fasády,
oddeľovaniu omietky,
vlhnutiu muriva,
vzniku plesní,
zatekaniu,
odlupovaniu povrchových vrstiev,
zníženiu životnosti obvodového plášťa.

Oprava týchto porúch býva výrazne nákladnejšia ako kvalitná realizácia systému od začiatku.

Z čoho sa skladá kontaktný zatepľovací systém?

Každá vrstva ETICS má svoju presne definovanú funkciu. Jednotlivé komponenty preto nemožno považovať za úplne samostatné stavebné výrobky.

1. Podklad

Podklad tvorí existujúca obvodová stena. Môže byť zhotovená napríklad z tehly, pórobetónu, železobetónu, keramických tvárnic alebo betónových tvárnic.

Podklad musí byť:

pevný,
súdržný,
čistý,
suchý,
bez mastnoty,
bez biologického napadnutia.

2. Lepiaca malta

Lepiaca malta zabezpečuje spojenie medzi podkladom a tepelnou izoláciou.

Musí odolávať:

mrazu,
vlhkosti,
tepelným zmenám,
mechanickému namáhaniu.

Používajú sa výhradne systémové lepiace malty určené výrobcom konkrétneho ETICS.

3. Tepelná izolácia

Najčastejšie sa používajú expandovaný polystyrén EPS a minerálna vlna.

EPS

Výhody:

nízka cena,
veľmi dobré tepelnoizolačné vlastnosti,
nízka hmotnosť,
jednoduché opracovanie.

Nevýhody:

nižšia paropriepustnosť v porovnaní s minerálnou vlnou,
odlišné požiarne vlastnosti.

Minerálna vlna

Výhody:

vysoká paropriepustnosť,
výborné akustické vlastnosti,
nehorľavosť pri vhodne zvolenom výrobku,
dobrá rozmerová stabilita.

Nevýhody:

vyššia cena,
väčšia hmotnosť,
náročnejšia manipulácia.

4. Mechanické kotvy

Kotvy zabezpečujú dlhodobú stabilitu systému a pomáhajú prenášať zaťaženie spôsobené najmä pôsobením vetra.

Ich návrh závisí od:

výšky budovy,
veterného zaťaženia,
typu podkladu,
druhu izolácie,
okrajových zón fasády.

5. Armovacia vrstva

Armovacia vrstva tvorí jednu z najdôležitejších ochranných vrstiev ETICS. Skladá sa z armovacej malty a sklotextilnej výstužnej sieťky.

Jej úlohou je:

rozložiť napätia,
obmedziť vznik trhlín,
zvýšiť mechanickú odolnosť,
vytvoriť vhodný podklad pre finálnu omietku.

6. Penetračný náter

Penetračný náter zjednocuje nasiakavosť podkladu a vytvára vhodné podmienky pre aplikáciu finálnej povrchovej úpravy.

7. Finálna omietka

Finálna omietka plní estetickú, ochrannú aj funkčnú úlohu. Chráni systém pred poveternostnými vplyvmi, UV žiarením, dažďovou vodou a mechanickým poškodením.

Používajú sa najmä:

minerálne omietky,
akrylátové omietky,
silikátové omietky,
silikónové omietky.

Platné normy a legislatíva

Realizácia ETICS musí rešpektovať platné technické normy, technické posúdenie konkrétneho systému, projektovú dokumentáciu a technologické predpisy výrobcu.

Medzi významné dokumenty patria najmä:

STN 73 2901 – Zhotovovanie vonkajších tepelnoizolačných kontaktných systémov (ETICS),
európske dokumenty a technické posúdenia vzťahujúce sa na konkrétne ETICS,
technické listy výrobcu systému,
projektová dokumentácia stavby.

Pri realizácii je rozhodujúce postupovať podľa dokumentácie konkrétneho certifikovaného systému, nie podľa všeobecného „receptu“ pre všetky fasády.

Projektová príprava

Kvalitná realizácia ETICS nezačína na stavbe, ale v projekčnej príprave.

Projektant musí posúdiť najmä:

existujúcu skladbu konštrukcie,
tepelno-technické vlastnosti budovy,
riziko kondenzácie vodných pár,
požiarne požiadavky,
veterné zaťaženie,
detaily napojenia na okná, strechu, sokel a balkóny.

Práve vo fáze návrhu sa rozhoduje o veľkej časti parametrov, ktoré budú ovplyvňovať funkčnosť fasády počas ďalších desaťročí.

Tepelno-technické požiadavky

Pri návrhu ETICS je potrebné posúdiť celú skladbu obvodovej konštrukcie. Samotná hrúbka izolácie nie je jediným parametrom, ktorý určuje výsledné vlastnosti fasády.

Na výsledné tepelno-technické vlastnosti vplýva:

druh muriva,
hrúbka muriva,
druh izolácie,
hrúbka izolácie,
tepelná vodivosť materiálov,
tepelná mosty,
kvalita realizácie detailov.

Súčiniteľ prestupu tepla U

Jedným zo základných ukazovateľov tepelnoizolačných vlastností konštrukcie je súčiniteľ prestupu tepla U. Vo všeobecnosti platí, že nižšia hodnota U znamená lepšie tepelnoizolačné vlastnosti konštrukcie.

Tepelné mosty

Tepelný most je miesto konštrukcie, ktorým dochádza k intenzívnejšiemu prestupu tepla. Pri zatepľovaní je potrebné venovať pozornosť najmä:

oknám a dverám,
balkónom a lodžiám,
stropným a obvodovým vencov,
soklovej časti,
napojeniu strechy,
kotveniu prvkov na fasáde.

Nesprávne vyriešené tepelné mosty môžu znižovať energetický efekt zateplenia a zároveň vytvárať podmienky na vznik kondenzácie a plesní.

Výber správneho izolačného materiálu

Výber tepelnej izolácie musí vychádzať z konkrétnej stavby, požiadaviek projektu, požiarnej bezpečnosti, akustických vlastností, vlhkostného režimu a ekonomických možností investora.

Najčastejšie sa pri ETICS používajú EPS a minerálna vlna. Oba materiály majú svoje výhody aj obmedzenia.

EPS

EPS sa vyznačuje nízkou hmotnosťou, jednoduchým opracovaním a priaznivým pomerom ceny a tepelnoizolačných vlastností.

Minerálna vlna

Minerálna vlna poskytuje vysokú paropriepustnosť, dobré akustické vlastnosti a pri vhodnom výrobku aj nehorľavosť.

Správny výber preto nemožno robiť iba podľa ceny materiálu. Rozhodujúce je, či konkrétny výrobok zodpovedá navrhnutej skladbe a požiadavkám certifikovaného systému.

EPS alebo minerálna vlna?

Na otázku, ktorý materiál je lepší, neexistuje univerzálna odpoveď. Oba materiály majú svoje miesto v stavebnej praxi.

EPS je vhodný najmä tam, kde je prioritou:

výhodný pomer ceny a výkonu,
nízka hmotnosť,
jednoduché spracovanie,
dobré tepelnoizolačné vlastnosti.

Minerálna vlna je vhodná najmä tam, kde je dôležitá:

vysoká paropriepustnosť,
požiarna bezpečnosť,
akustický útlm,
rozmerová stabilita.

Rozhodnutie by malo vždy vychádzať z projektového riešenia, nie iba z osobnej preferencie realizačnej firmy alebo investora.

Akú hrúbku izolácie zvoliť?

Hrúbka tepelnej izolácie sa nemá určovať iba podľa zaužívaného pravidla typu „dajte 15 alebo 20 centimetrov“. Správna hodnota musí vychádzať z tepelno-technického posúdenia konkrétnej obvodovej konštrukcie.

Pri návrhu sa zohľadňuje:

existujúce murivo,
tepelná vodivosť izolácie,
požadovaná energetická hospodárnosť,
požiadavky platných technických predpisov,
detaily tepelných mostov,
vlhkostný režim konštrukcie.

Príliš tenká izolácia nemusí zabezpečiť požadované vlastnosti, zatiaľ čo extrémne zvyšovanie hrúbky nemusí byť ekonomicky optimálne.

Najčastejšie chyby už vo fáze návrhu

Veľká časť problémov, ktoré sa neskôr prejavia na fasáde, vzniká ešte pred začiatkom samotnej realizácie.

nesprávne určená hrúbka izolácie,
zanedbanie tepelných mostov,
nevhodne navrhnuté napojenie na okná,
nedostatočné riešenie soklovej časti,
nesprávne riešenie balkónov,
zanedbanie požiarnej bezpečnosti,
kombinovanie komponentov rôznych systémov,
absencia detailnej projektovej dokumentácie.

Kvalitný ETICS sa začína správnym návrhom. Realizačná firma už na stavbe iba realizuje riešenie, ktoré musí byť technicky správne navrhnuté.

Realizácia ETICS – príprava podkladu

Každá odborná realizácia začína kontrolou existujúceho podkladu. Podklad musí byť dostatočne pevný, súdržný, čistý a bez nadmernej vlhkosti.

Pred začatím prác je potrebné preveriť:

pevnosť muriva,
súdržnosť existujúcej omietky,
rovinnosť stien,
vlhkosť konštrukcie,
výskyt trhlín,
biologické napadnutie,
staré nátery a nečistoty.

ETICS nie je určený na zakrytie závažných porúch existujúcej konštrukcie.

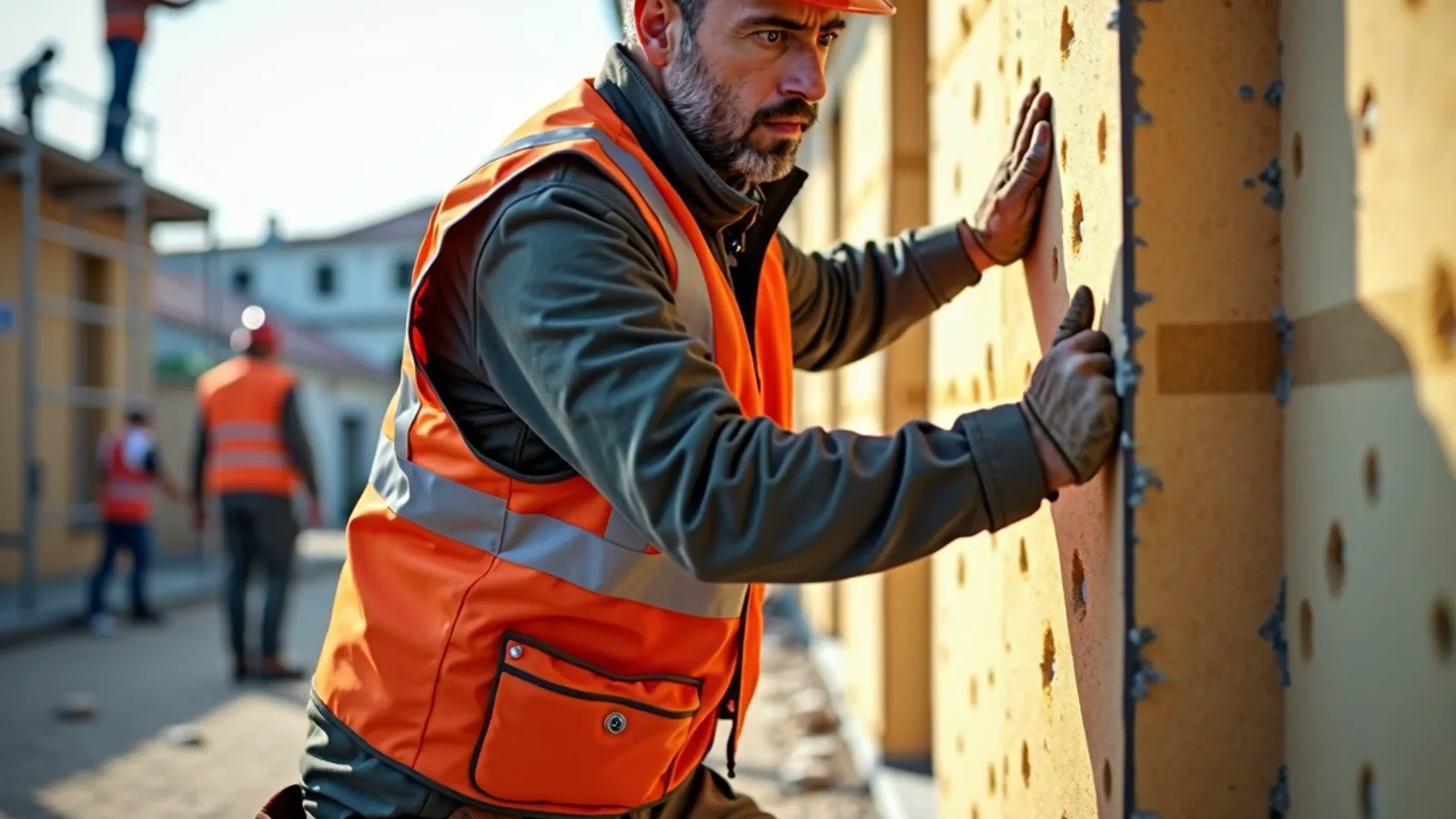

Lepenie izolačných dosiek

Spôsob nanášania lepidla závisí od rovinnosti podkladu a požiadaviek konkrétneho systému. Pri bežných podmienkach sa používa obvodový pás a terče, prípadne celoplošné nanášanie pri dostatočne rovnom podklade, ak to povoľuje výrobca systému.

Izolačné dosky sa ukladajú:

na väzbu,
bez krížových spojov,
s minimálnymi škárami,
v rovine,
so správnym riešením nároží.

Škáry medzi izolačnými doskami sa nemajú vypĺňať lepidlom. Pri väčších škárach sa používa vhodný izolačný materiál alebo systémové riešenie určené výrobcom.

Mechanické kotvenie

Kotvenie musí byť navrhnuté podľa konkrétneho podkladu, výšky objektu, veterného zaťaženia a použitého systému.

Počet a rozmiestnenie kotiev nemožno určovať univerzálne bez ohľadu na konkrétnu stavbu.

Medzi časté chyby patria:

nevhodný typ kotvy,
nedostatočná dĺžka kotvy,
nesprávna hĺbka kotvenia,
nedostatočný počet kotiev,
nesprávne rozmiestnenie.

Armovacia vrstva a výstužná sieťka

Armovacia vrstva predstavuje zásadnú súčasť ETICS z hľadiska mechanickej odolnosti a ochrany povrchovej úpravy.

Výstužná sklotextilná sieťka musí byť uložená v správnej polohe v armovacej vrstve a musí byť dostatočne prekrytá maltou podľa požiadaviek konkrétneho systému.

Mimoriadnu pozornosť treba venovať:

rohom okenných a dverných otvorov,
nárožiam,
parapetom,
dilatačným škáram,
soklovej časti,
napojeniu na strešné konštrukcie.

V rohoch otvorov sa používajú diagonálne výstuže, ktoré obmedzujú riziko vzniku šikmých trhlín.

Diagonálne vystuženie rohov otvorov

Rohy okien a dverí predstavujú miesta so zvýšenou koncentráciou napätia. Preto sa v týchto miestach používa dodatočné diagonálne vystuženie.

Správne umiestnená diagonálna výstuž pomáha prenášať napätia vznikajúce v okolí otvoru a obmedzuje vznik charakteristických šikmých trhlín.

Detail okolo otvorov patrí medzi najčastejšie miesta, na ktorých sa pri nekvalitnej realizácii ETICS objavia poruchy.

Soklová časť fasády

Sokel je jednou z najviac namáhaných častí obvodového plášťa. Je vystavený dažďovej vode, snehu, mechanickému poškodeniu a ďalším vplyvom.

Pri jeho riešení sa preto zohľadňuje:

odolnosť proti vlhkosti,
mechanická odolnosť,
správne ukončenie ETICS,
napojenie na hydroizolačné vrstvy.

Okenné a dverné detaily

Napojenie ETICS na okenné a dverné rámy patrí medzi najcitlivejšie detaily celej fasády.

Správne riešenie musí zabezpečiť:

tesné napojenie na rám,
správne osadenie parapetov,
ochranu proti zatekaniu,
obmedzenie vzniku tepelných mostov,
diagonálne vystuženie rohov otvorov.

Práve detaily okolo okien patria medzi najčastejšie príčiny následných reklamácií fasád.

Klimatické podmienky počas realizácie

Technologické postupy ETICS musia rešpektovať klimatické podmienky stanovené výrobcom konkrétneho systému.

Problematická môže byť najmä realizácia:

počas dažďa,
pri silnom vetre,
pri nevhodných teplotách,
na priamom intenzívnom slnečnom žiarení bez ochrany.

Na lešení sa preto podľa potreby používajú ochranné siete, ktoré pomáhajú chrániť čerstvé vrstvy pred poveternostnými vplyvmi.

Požiarna bezpečnosť ETICS

Pri návrhu kontaktného zatepľovacieho systému je potrebné rešpektovať požiadavky požiarnej bezpečnosti stavby.

Posudzuje sa najmä:

výška objektu,
účel stavby,
požiarna výška,
požiarne úseky a pásy,
požiarne vlastnosti jednotlivých komponentov systému.

Požiarne riešenie musí byť súčasťou projektovej prípravy a nemožno ho nahradiť iba výberom konkrétneho typu izolácie.

Najčastejšie chyby pri realizácii ETICS

Nedostatočne pripravený podklad.
Lepenie na vlhkú alebo nesúdržnú stenu.
Nesprávne nanesené lepidlo.
Nedostatočná kontaktná plocha.
Krížové spoje izolačných dosiek.
Škáry vyplnené lepidlom.
Nesprávne kotvenie.
Nedostatočný počet kotiev.
Nesprávne uložená výstužná sieťka.
Nedostatočné presahy sieťky.
Chýbajúce diagonálne výstuže pri otvoroch.
Nesprávne riešené parapety.
Nesprávne vyriešený sokel.
Chýbajúce dilatačné profily.
Realizácia pri nevhodných klimatických podmienkach.
Nedodržanie technologických prestávok.
Kombinovanie komponentov rôznych výrobcov.
Chýbajúca priebežná kontrola kvality.

Najväčším rizikom pre životnosť ETICS nie je samotný izolačný materiál, ale nesprávne navrhnutý alebo nekvalitne zrealizovaný systém.

Kontrola kvality počas realizácie

Každá významná etapa realizácie by mala byť kontrolovaná ešte pred zakrytím ďalšou vrstvou.

Kontrola zahŕňa najmä:

stav podkladu,
spôsob lepenia,
rovinnosť izolácie,
kotvenie,
uloženie armovacej sieťky,
riešenie detailov,
technologické prestávky,
finálnu povrchovú úpravu.

Chyba odhalená počas realizácie je spravidla podstatne lacnejšia na odstránenie ako porucha, ktorá sa prejaví až po dokončení fasády.

Údržba a životnosť ETICS

Ani kvalitne realizovaný ETICS nie je úplne bezúdržbový. Pravidelná kontrola umožňuje včas odhaliť drobné poškodenia a zabrániť ich rozšíreniu.

Odporúča sa kontrolovať najmä:

parapety,
oplechovanie,
odkvapové systémy,
dilatačné škáry,
mechanické poškodenia,
výskyt rias a plesní.

Pri správnom návrhu, použití vhodného certifikovaného systému, odbornej realizácii a pravidelnej údržbe môže ETICS slúžiť počas dlhého obdobia bez potreby zásadnej rekonštrukcie.

Ako vybrať kvalitnú realizačnú firmu?

Cena by nemala byť jediným kritériom pri výbere realizačnej firmy. Pri porovnávaní ponúk je vhodné preveriť:

skúsenosti s realizáciou ETICS,
referencie dokončených stavieb,
používanie certifikovaných systémov,
technologické postupy,
odbornú kvalifikáciu pracovníkov,
záručné podmienky,
poistenie zodpovednosti.

Najnižšia cenová ponuka nemusí znamenať najnižšie celkové náklady. Nekvalitná realizácia môže následne priniesť náklady na opravy, sanáciu a opätovnú povrchovú úpravu fasády.

Kontrolný checklist pred prevzatím diela

Pred prevzatím dokončenej fasády je vhodné skontrolovať:

rovinnosť fasády,
jednotnosť štruktúry omietky,
farebnú jednotnosť,
napojenie na okná a dvere,
parapety a oplechovanie,
rohy a nárožia,
soklovú časť,
dilatačné škáry,
odvodnenie,
viditeľné mechanické poškodenia.

Zároveň je vhodné uchovať dokumentáciu k použitému systému, technické listy, prípadne záznamy o realizácii a záručné dokumenty.

FAQ – Najčastejšie otázky o ETICS

Aká je životnosť ETICS?

Pri správnom návrhu, použití certifikovaného systému, odbornej realizácii a pravidelnej údržbe môže ETICS slúžiť niekoľko desaťročí.

Je lepší EPS alebo minerálna vlna?

Neexistuje univerzálne lepší materiál. EPS ponúka veľmi dobrý pomer ceny a tepelnoizolačných vlastností. Minerálna vlna poskytuje vysokú paropriepustnosť, dobré akustické vlastnosti a priaznivé požiarne vlastnosti. Výber musí zodpovedať konkrétnemu projektu.

Akú hrúbku izolácie zvoliť?

Hrúbka izolácie sa určuje na základe tepelno-technického posúdenia konkrétnej obvodovej konštrukcie. Závisí od existujúceho muriva, druhu izolácie, požadovaných vlastností a energetického štandardu budovy.

Prečo vznikajú na fasáde praskliny?

Príčinou môže byť nesprávne uložená výstužná sieťka, chýbajúce diagonálne výstuže pri otvoroch, nesprávne riešené dilatácie, nedodržanie technologických postupov alebo nevhodne vyriešené detaily.

Môže sa ETICS realizovať v zime?

Realizácia je možná iba v podmienkach povolených výrobcom konkrétneho systému. Nízke teploty, mráz, dážď alebo nadmerná vlhkosť môžu negatívne ovplyvniť tvrdnutie jednotlivých vrstiev.

Je možné zatepliť vlhký dom?

Pred zateplením je potrebné odstrániť príčinu vlhnutia. Ak sa vlhkosť v konštrukcii nerieši, samotné zateplenie problém neodstráni a v určitých prípadoch môže situáciu skomplikovať.

Vyžaduje ETICS údržbu?

Áno. Fasádu je vhodné pravidelne kontrolovať, najmä v miestach parapetov, oplechovania, sokla, dilatačných škár a mechanicky namáhaných častí.

Je možné obnoviť starší ETICS?

Áno, ale pred rozhodnutím o ďalšom postupe je potrebná odborná diagnostika existujúceho systému. Posudzuje sa jeho prídržnosť, stav kotvenia, vlhkosť, trhliny a celkový technický stav.

Záver

Kontaktné zatepľovacie systémy ETICS predstavujú overené riešenie na zlepšenie energetickej hospodárnosti budov. Ich výsledná kvalita však nezávisí iba od použitého izolačného materiálu. Rozhodujúci je celý systém – od projektovej prípravy cez výber certifikovaných komponentov až po precízne vykonanie jednotlivých technologických krokov.

Osobitnú pozornosť si vyžaduje príprava podkladu, lepenie a kotvenie izolácie, armovacia vrstva, riešenie rohov otvorov, sokla, parapetov, dilatácií a všetkých napojení na okolité konštrukcie.

Ak je ETICS správne navrhnutý, zrealizovaný podľa technologických predpisov a pravidelne udržiavaný, môže dlhodobo chrániť obvodový plášť budovy, znižovať tepelné straty a zvyšovať komfort užívania objektu.

Najdôležitejšou zásadou preto zostáva jednoduché pravidlo: ETICS nie je iba izolácia nalepená na stenu. Je to komplexný certifikovaný stavebný systém, pri ktorom musí každá vrstva a každý detail plniť svoju presne definovanú funkciu.
